Robuste Drehschieberpumpen für Flüssig-CO₂-Anwendungen
BLACKMER CRL-Serie – Drehschieberpumpen
Aufgrund spezifischer Anforderungen führender CO₂-Anbieter nach einer dauerhafteren Pumpe, die höhere Arbeitsdrücke im Flüssig-CO₂-Betrieb bewältigen kann, entwickelte Blackmer die CRL-Serie, um die Spezifikationen der Anbieter zu erfüllen oder zu übertreffen. Die Pumpen sind für maximale Leistung und Zuverlässigkeit auch unter extremen Einsatzbedingungen konzipiert.

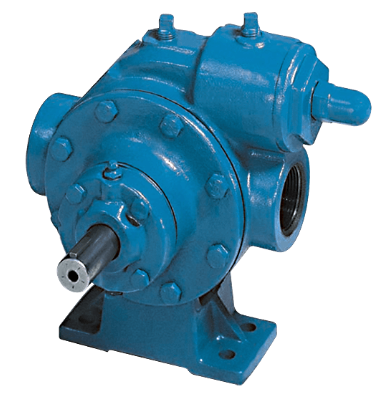

BLACKMER CRLR1.25, CRL1.25 & CRL1.5
Diese Pumpen gehören zur Cavitation Line und bieten Förderleistungen von 5 bis 22 US-gpm (19 bis 83 L/min).
Sie eignen sich besonders für Kreislaufsysteme und kleinvolumige Transferanwendungen.
Die CRL-Modelle sind für Fußmontage auf einer gemeinsamen Grundplatte ausgelegt.
CRL High-Speed – Drehschieberpumpen
Hochgeschwindigkeits-Drehschieberpumpen aus duktilem Eisen für Flüssig-CO₂-Anwendungen
Die CRL High-Speed-Drehschieberpumpen, Teil der Cavitation Line, sind dauerhafte Motor-Drehzahlpumpen mit Förderleistungen von 5 bis 22 US-gpm (19–83 L/min). Sie eignen sich ideal für Kreislaufsysteme und kleinvolumige Transferanwendungen.
Die CRL-Modelle sind für Fußmontage auf einer gemeinsamen Grundplatte ausgelegt.
Technische Merkmale
• Anschlussoptionen: 1,25- oder 1,5-Zoll NPT-Innengewinde
• Ausstattung: internes Sicherheitsventil, austauschbarer Gehäuseliner und Stirnscheiben zur einfachen Überholung der Förderkammer
• CRLR 1.25 Modell: spezieller Liner für niedrigere Fördermengen als die CRL 1.25-Pumpe
• Materialien: Siliziumkarbid-Gleitringdichtungen, Laminatschieber
• Maximaler Differenzdruck:
• CRLR 1.25: 70 psi (4,83 bar)
• CRL 1.25 und CRL 1.5: 100 psi (6,89 bar)
Lieferung und Montage
• Die Pumpen können als fertig montierte Einheiten mit oder ohne Motor ab Werk geliefert werden.
• Für Abmessungen der montierten Pumpeneinheiten siehe Katalog-Datenblätter.
Vollständig integrierte Systeme (Fully Integrated Unit Assemblies)
Blackmer bietet vorkonfigurierte, vorgefertigte Komplettsysteme als sofort einsetzbare Pumpenlösung.
Diese umfassen:
• Motor
• Getriebe
• Grundplatte
• Kupplungsschutzabdeckungen
• CRL 1,5-Zoll-Drehschieberpumpe
Dank dieser vorkonfigurierten Einheiten ist keine Ausrichtung erforderlich – die Pumpenlösung kann direkt installiert werden.
BLACKMER CRL2, CRL3 & CRL4
Diese Drehschieberpumpen werden häufig für Bulk-Transfer- und Umwälzanwendungen eingesetzt, z. B.:
• Industrielle Anlagen
• Lebensmittelverarbeitungssysteme
• Kälteanlagen
• Prozessanlagen
• Be- und Entladung von Transportfahrzeugen
CRL 2–4 Zoll – Drehschieberpumpen
Duktile-Eisen-Pumpen für Bulk-Transfer von Flüssig-CO₂
Die CRL-Pumpen in den Größen 2, 3 und 4 Zoll, Teil der Cavitation Line, werden häufig für robuste Bulk-Transfer- und Umwälzanwendungen eingesetzt, z. B.:
• Industrielle Anlagen
• Lebensmittelverarbeitungssysteme
• Kälteanlagen
• Prozessanlagen
• Be- und Entladung von Transportfahrzeugen
Technische Daten
• Förderleistung: 25 bis 300 US-gpm (95–1.134 L/min)
• Antriebswelle: doppelseitige Anordnung für flexible Positionierung (Uhrzeiger- oder Gegenuhrzeigersinn)
• Ausstattung: internes Sicherheitsventil, austauschbarer Gehäuseliner und Stirnscheiben für einfache Überholung der Förderkammer
• Kavitationsunterdrückung: spezielle Liner zur Reduzierung von Geräuschen, Vibrationen und Verschleiß
• Materialien: Siliziumkarbid-Gleitringdichtungen, Laminatschieber
• Anschlüsse: NPT-Innengewindeflansche oder Schweißflansche (siehe Flanschübersicht)
• Maximaler Differenzdruck: 100 psi (6,89 bar) für alle Modelle
Liefer- und Montageoptionen
• Standard-Einheiten: grundplattenmontiert mit Schneckengetriebe- oder Keilriemenantrieb
• Montierte Einheiten: ab Werk lieferbar, mit oder ohne Motor
• Alternative Antriebe: PTO, Hydraulikmotor oder Verbrennungsmotor
• Abmessungen: siehe Katalog-Datenblätter
Vollständig integrierte Systeme (Fully Integrated Unit Assemblies)
PPTEC-ENERGY bietet vorkonfigurierte Komplettsysteme als sofort einsatzbereite Pumpenlösung.
Diese enthalten:
• Motor
• Getriebe
• Grundplatte
• Kupplungsschutzabdeckungen
• CRL-Drehschieberpumpe (2, 3 & 4 Zoll)
Dank vorkonfigurierter Bauweise ist keine Ausrichtung erforderlich – die Pumpenlösung kann direkt installiert werden.
