BLACKMER Pumpen für Flüssiggas
BLACKMER Pumpen LGL Serie
BLACKMER LGL-Serie – Drehschieberpumpen
Drehschieberpumpen mit außenliegenden Lagern für den Einsatz in Propan- und NH₃-Anwendungen
Die Drehschieberpumpen der LGL-Serie, die zur sogenannten Cavitation Line gehören, sind für den Einsatz in Propan- und Ammoniak- (NH₃-) Förder- und Transferanwendungen entwickelt worden. Dank eines innovativen Drehschieberprinzips zählen die Pumpen der LGL-Serie zu den Verdrängerpumpen und vereinen dauerhaft hohe Leistungsfähigkeit mit hoher Energieeffizienz, betriebszuverlässigem, störungsarmem Betrieb sowie geringen Wartungskosten.
Die Pumpen der LGL-Serie eignen sich besonders als LPG-Transferpumpen für eine Vielzahl industrieller Anwendungen. Durch den Einsatz austauschbarer Stirnscheiben, Laufbuchsen und Schieber kann die Pumpe ohne Demontage des Pumpengehäuses aus dem Rohrleitungssystem überholt und in einen neuwertigen Zustand versetzt werden.

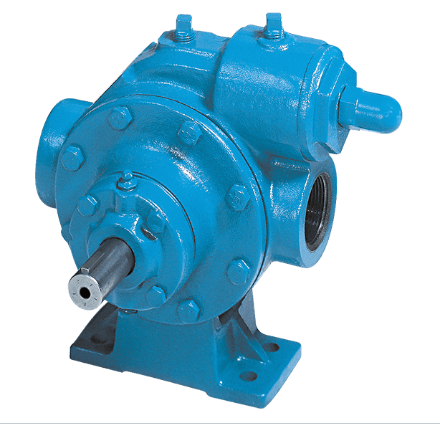

BLACKMER LG1 Pumpen (Sliding Vane Pumps)
Die Treibschieberpumpen der LG1-Serie sind kompakte, motorgetriebene Propan-Transferpumpen aus Sphäroguss, die speziell für Anwendungen mit begrenztem Bauraum ausgelegt sind. Sie ermöglichen eine effiziente Befüllung von Gasflaschen sowie die Förderung kleiner Volumenströme, etwa bei der Motorbetankung oder der Versorgung kleiner Verdampferanlagen.
Als Bestandteil der Cavitation Line verfügen die Pumpen der LG1-Serie über einen 1-Zoll-Anschluss und haben sich seit vielen Jahren als zuverlässige Lösung für den Flüssiggastransfer bewährt. Sie basieren konstruktiv auf dem bewährten, robusten Design größerer Blackmer-Schieberzellenpumpen und zeichnen sich durch hohe Betriebssicherheit und Langlebigkeit aus.
Die LG1-Pumpen sind in zwei Montageausführungen sowie mit unterschiedlichen Förderleistungsbereichen erhältlich und wurden ausschließlich für den Einsatz mit Propan, LPG, Butan und wasserfreiem Ammoniak entwickelt.
Ausführungen
- LGF1
Die LGF1-Ausführung ist mit einer integrierten Konsole und Kupplung für die direkte Flanschmontage an einen NEMA-C-Face-Motor ausgestattet. Die Konstruktion erlaubt eine Drehung des Pumpengehäuses, wodurch die Anpassung an bestehende Rohrleitungssysteme erleichtert wird. - LGB1
Die LGB1-Ausführung verfügt über eine Kupplung und Konsole zur Montage auf einem konventionellen Grundrahmen und eignet sich für flexible Anlagenkonzepte.

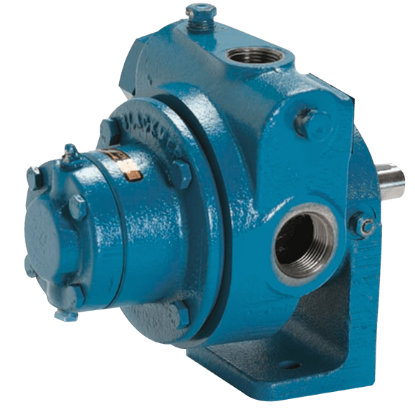

LGRL1.25, LGL1.25, LGL1.5 – Drehschieberpumpen
Duktile-Eisen-Drehschieberpumpen für Propan mit Motorantrieb – geeignet für Betankung und Mehrzylinderbefüllung.
Die Blackmer® LGRL- und LGL-Drehschieberpumpen gehören zur Cavitation Line und eignen sich ideal für verschiedenste Anwendungen mit Flüssigpropan, einschließlich Motorbetankung, Mehrstationenzylinderbefüllung und diversen kleinen Transferaufgaben.
Alle Modelle sind mit 1,25- oder 1,5-Zoll NPT-Innengewindeanschlüssen ausgestattet und verfügen über ein internes Sicherheitsventil sowie einen Kavitationsunterdrückungs-Liner, der Geräusche, Vibrationen und Verschleiß reduziert. Die Propan-Transferpumpen lassen sich dank austauschbarer Stirnscheiben, Schieber und Kavitationsliner problemlos instandsetzen und in einen neuwertigen Zustand zurückversetzen.
Diese Drehschieberpumpen eignen sich für die Förderung von Propan, LPG, Butan und wasserfreiem Ammoniak und sind UL-zertifiziert.
Flanschmontage-Option
Die Drehschieberpumpen sind auch mit Flanschmontage verfügbar.
Die Standardmodelle LGRLF1.25, LGLF1.25 und LGLF1.5 werden mit einem integrierten Halterahmen und flexibler Kupplung geliefert und können direkt mit NEMA C- oder IEC-Flanschmotoren gekoppelt werden. Alle LGLF-Drehschieberpumpen sind mit oder ohne Elektromotor lieferbar.

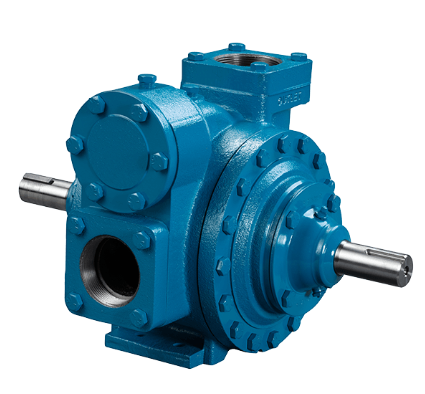

LGLD2-4 – Drehschieberpumpen
Duktile-Eisen-Multifunktions-Pumpen für Propan – geeignet für Bulk-Anlagen, Terminals und Lkw-Systeme
Die LGLD-Drehschieberpumpen gehören zur Cavitation Line und sind ideal für Propan, LPG, Butan und wasserfreien Ammoniak. Typische Einsatzbereiche umfassen:
• Bulk-Anlagen (Großtankstellen)
• Mehrfach-Zylinderbefüllung
• Verdampfer
• Bobtails und Transportfahrzeuge
Alle LGLD-Propanpumpen verfügen über ein internes Sicherheitsventil sowie austauschbare Gehäuseliner und Stirnscheiben, die eine einfache Überholung der Förderkammer ermöglichen. Zusätzlich sind die Pumpen mit Kavitationsunterdrückungslinern ausgestattet, die Geräusche, Vibrationen und Verschleiß reduzieren.
Montageoptionen
Blackmer® LGLD2-Propanpumpen werden häufig direkt auf das Fahrgestell eines Bobtails oder auf eine verschweißte Stahlplatte am Tank montiert. Die 3- und 4-Zoll-Drehschieberpumpen können auf Transportfahrzeugen auf unterschiedliche Weise befestigt werden, typischerweise in der Nähe oder zwischen den Tankstützvorrichtungen.
Vollständig integrierte Systeme (Fully Integrated Unit Assemblies)
PPTEC-ENERY bietet vorkonfigurierte, vorgefertigte Komplettsysteme als sofort einsetzbare Pumpenlösungen.
Diese umfassen:
• Motor
• Getriebe
• Grundplatte
• Kupplungsschutzabdeckungen
• LGL-Drehschieberpumpe in den Größen 2, 3 & 4 Zoll
Dank dieser vorkonfigurierten Einheiten ist keine Ausrichtung erforderlich – die Pumpenlösung kann direkt installiert werden.

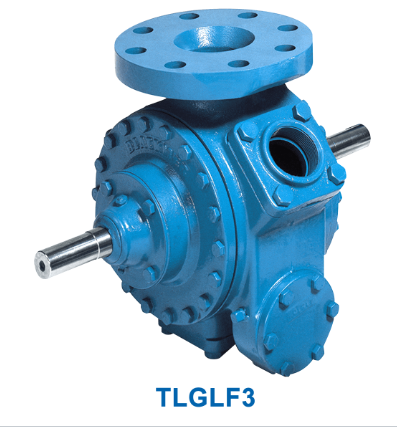

TLGLF – Drehschieberpumpen
Duktile-Eisen-Multifunktions-Pumpen für Propan-Lkw – geeignet für mobile Bulk-LPG-Anwendungen.
Die Blackmer® TLGLF-Drehschieberpumpen sind flanschmontierte Propan-Lkw-Pumpen. Sie sind UL-zertifiziert für Propan, Butan und wasserfreien Ammoniak und in drei Modellen verfügbar:
• TLGLF3 (3 Zoll)
• TLGLF3HD (3 Zoll, High-Flow)
• TLGLF4 (4 Zoll)
Die TLGLF4-Pumpe erreicht eine maximale Förderleistung von 425 gpm (1.608 L/min) und ist für das Be- und Entladen von Transportfahrzeugen ausgelegt.
Die TLGLF3-Pumpe, entwickelt für Bobtail-Trucks, bietet eine Förderleistung von 140 gpm (530 L/min), ideal für kleinere Tanks.
Die TLGLF3HD-Pumpe steigert die Förderleistung um ca. 55 % gegenüber der TLGLF3, erreicht 180 gpm (681 L/min) und eignet sich für hochkapazitive Bobtail-Trucks mit Tankgrößen bis zu 7.000 Gallonen.
Technische Merkmale
• Maximaler Differenzdruck: 125 psi (8,62 bar)
• Antrieb: PTO-Welle oder Hydraulikmotor über Adapter-Kit
• Direktmontage: Verzicht auf Saugleitungen, Absperrventil und externen Filter – dies verhindert Strömungsengpässe und Verdampfungsprobleme, sorgt für stabile Förderleistung und längere Lebensdauer
• Kavitationsunterdrückung: Spezielle Liner reduzieren Geräusche, Vibrationen und Verschleiß durch Kavitationserscheinungen
